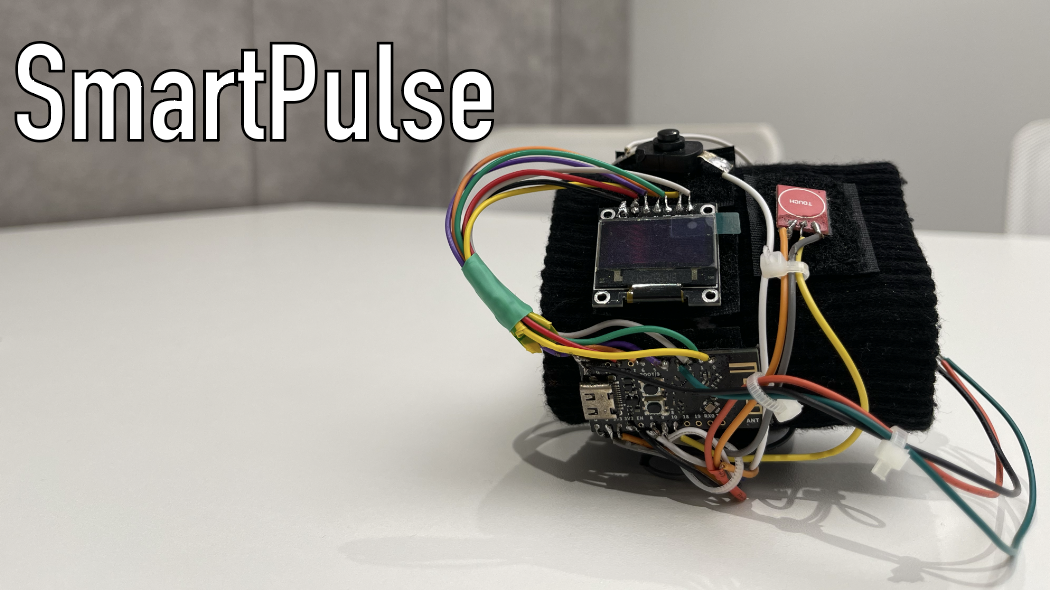

SmartPulse

SmartPulse - это умный пульсометр с интегрированными механизмами защиты, созданный для демонстрации методики обеспечения безопасности Интернета вещей в рамках выпускной квалификационной работы. В качестве технологии беспроводной передачи данных используется BLE

Содержание

• Стек технологий и компонентов
• Описание функционала
• Механизмы защиты
• Схема подключения электронных компонентов
• Корпус
• Выпускная квалификационная работа
• Дополнительные материалы

Стек технологий и компонентов

Программная часть

• Язык программирования C
• Среда разработки ESP-IDF

Аппаратная часть

• Pulse sensor
• OLED дисплей, SPI
• Датчик напряжения и тока CJMCU-219 на чипе INA219
• Тактовая кнопка
• Touch sensor TTP223
• Литий-полимерный аккумулятор 320 mAh
• Модуль контроллера заряда аккумулятора с защитой TP4056
• WeAct Studio ESP32-C3 Core

Описание функционала

• Измерение частоты сердечного ритма
• Определение уровня заряда аккумулятора
• Управление отображением данных на экране устройства
• Реализация механизмов защиты из разработанной методики
• Взаимодействие с мобильным устройством с помощью мобильного приложения Smart Connect посредством технологии BLE

Механизмы защиты

• Ограничение на количество подключений
• Ограничение физического взаимодействия
• Шифрование данных и прошивки
• Генераторы случайных числовых последовательностей
• Ограничение доступа к критическим областям памяти
• Использование новейших спецификаций BLE
• Защищенное подключение
• Динамический пин-код для аутентификации
• Распределение ключей шифрования при сопряжении

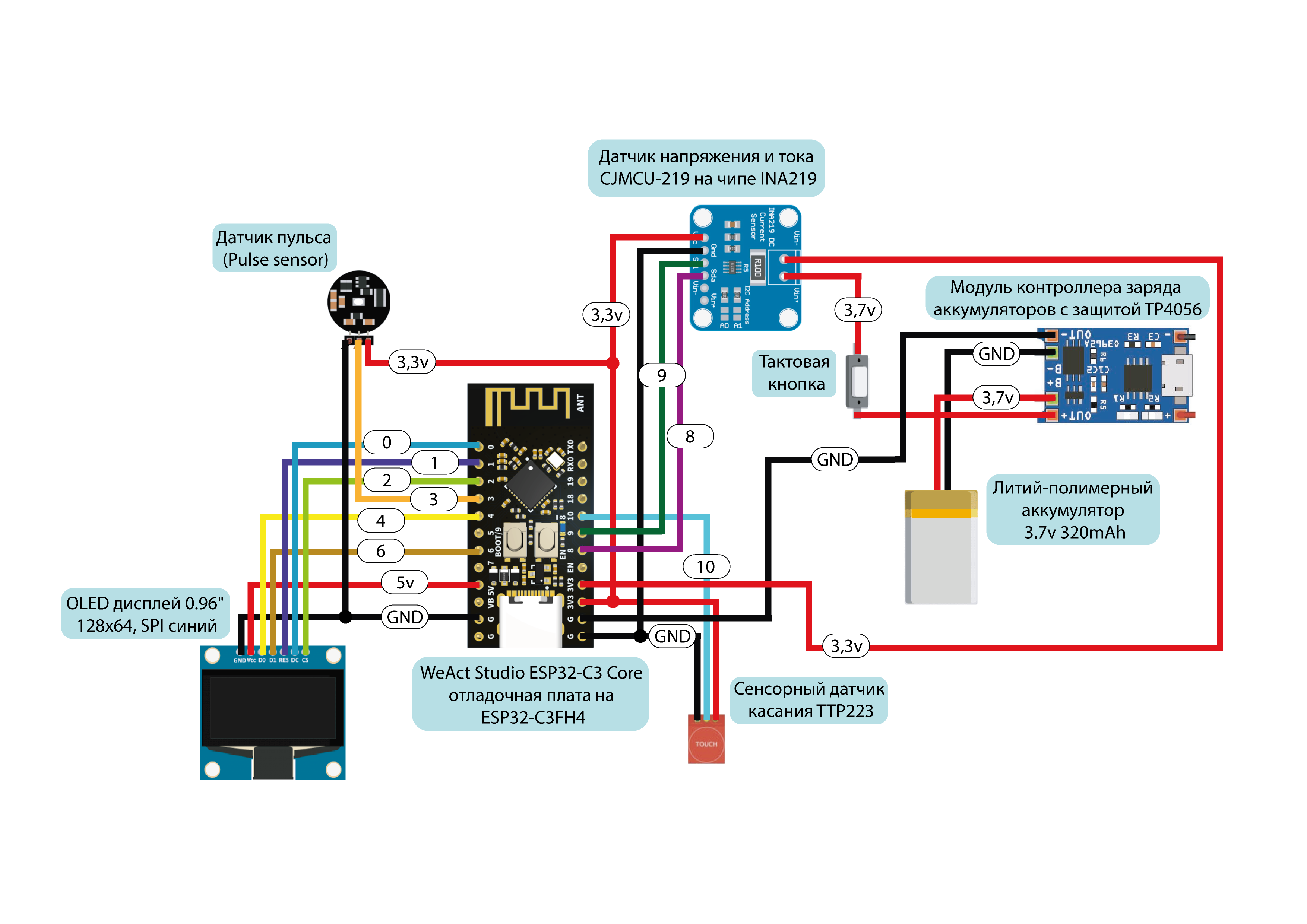

Схема подключения электронных компонентов

Выпускная квалификационная работа

С оригиналом выпускной квалификационной работы можно ознакомиться по ссылке

Дополнительные материалы

Читайте про создание данного устройства в статье на Хабре

---

Links

• GitHub: MaxiEnergy/SmartPulse
